Tutorial AutoCAD: imprimir archivo AutoCAD en EPS

Muchas vaces cuando usamos AutoCAD surge la necesitad de sacar una imágen que sucesivamente tendremos que utilizar en otros programa de gráfica para, por ejemplo, montar un formato. Para conseguirlo hace falta imprimir el archivo a través de una impresora virtual, así pues tendremos a nuestra disposición una imagén que refleja el grosor de las lineas, colores, etc...
A pesar de que AutoCAD por defecto dispone de una impresora PDF, yo prefiero imprimir en formato EPS, dado que la otra suele darme muchos problemas con los grosores de lineas.

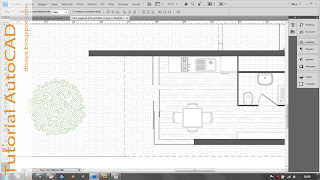

Resultado final del tutorial:

Parámetros:
programa: AutoCAD Architecture 2009
trazado: desde Modelo
plumillas: archivo .ctb









Crear una impresora virtual
Para imprimir en EPS necesitamos crearnos una impresora virtual que exporte a este formato.

Para crear una nueva impresora vamos al menu Archivo ---> Administrador de trazadores









Se abrirá una nueva ventana de Windows que contiene todas las impresoras que tenemos instaladas en AutoCAD, más un archivo (Asistente para añadir un trazador) para crear nuevas. Hacemos doble click en este.



Despúes de elegir Mi PC ---> Siguiente, seleccionamos:
Fabricantes: Adobe;
Modelos: PostScript Level 2

----> Siguiente





Paso seguido seleccionamos Trazar a arch.

----> Siguiente








Escribimos el nombre de la impresora (ej. DWG TO EPS).

----> Siguiente

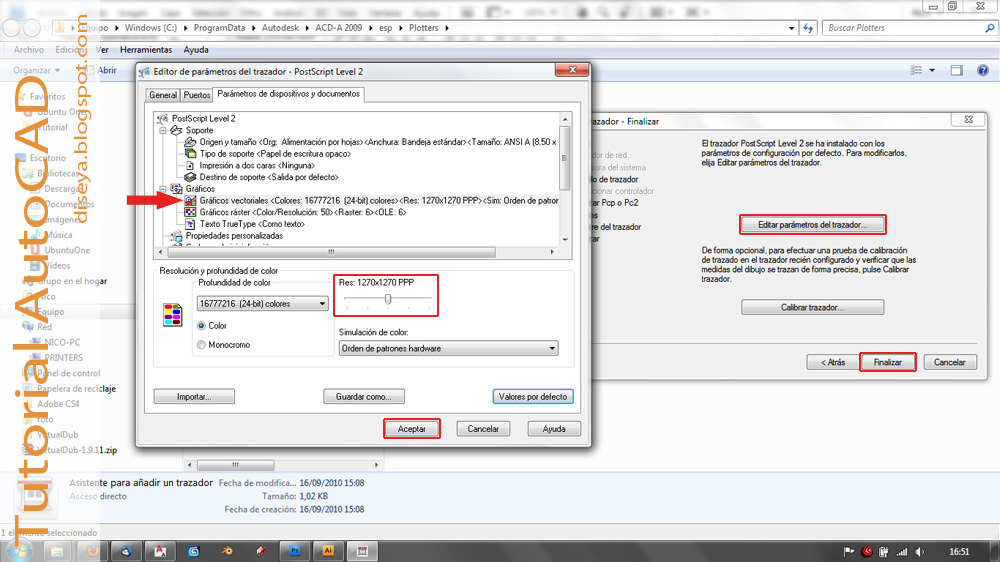

A continuación pulsamos en Editar parámetros del trazador...
En la ventana que se abre vamos a la pestaña Parámetros de dispositivos y documentos, desplegamos el menu Graficos y seleccionamos Graficos vectoriales. En la parte baja de la ventana subimos la resolución (cuanto más alta más definición de arcos y curvas).

Le damos a Aceptar y Finalizar.


Imprimir EPS

Para imprimir simplemente le damos a Trazar y entre las impresoras elegimos aquella que acabamos de crear.








Visualización en distintos programas del archivo creado

Photoshop

Si intentamos abrir el archivo .eps con Photoshop, nos saldrá la ventana de opciones "Rasterizar la imágen", dado que nuestro archivo sigue siendo vectorial mientras que Photoshop trabaja con imágenes raster es decir de mapa de bits.

Illustrator o Corel Draw

En estos programas que trabajan con formato vectorial, el unico inconveniente esta en la visualización de rellenos solidos. De hecho estos elementos suelen representarse como un conjunto de poligonos triangulares que a menudo fallan en la visualización en pantalla. Aunque nunca he probado como salen en una impresión fisica, para obviar este molesto fallo, os aconsejo sustituir el relleno solido con uno de lineas muy cerrado.


PDF via Indesign

Vale lo mismo que Illustrator y Corel Draw, visto que también el Indesign reconoce el formato vectorial.








Bueno...un poco largo, pero merece la pena! Creo que sin esto resulta complicado montar un formato, y muchas veces hay que apañarsela con AutoCAD. Sé que es un programa muy bueno, pero tambien es muy limitado a la hora de hacer trabajos un poco más de diseño gráfico como maquetar y cosas así.


Hasta otra...
